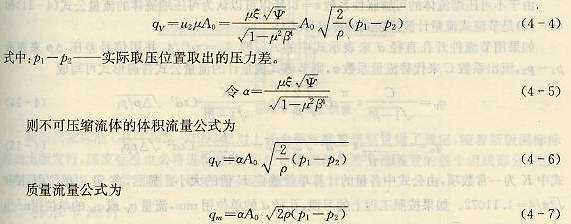

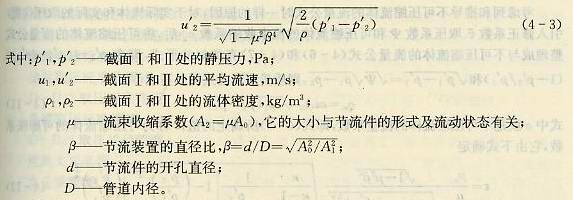

不可壓縮流體流量公式 節流裝置的流量公式是在假定所研究的流體時理想流體，流動是一維等熵定常流動的條件下，根據伯努利方程和連續性方程推導出來的。然后對不符合假設條件的影響因素進行修正。 在圖4-3中取兩個截面Ⅰ和Ⅱ，截面Ⅰ是流束收縮前的截面，截面Ⅱ?yàn)榱魇钚〗孛?。根?jù)不可壓縮理想流體的伯努利方程： 和對不可壓縮流體定常流的連續性方程 可以推得 由于壓力p'1和p'2是截面Ⅰ和截面Ⅱ處流體的平均壓力，而實際測量時，差壓p1-p2是按一定的取壓方式在管壁處取得的，與差壓p'1-p'2有一定的差異，引入取壓系數Ψ，使p'1-p'2=Ψ(p1-p2),取壓方式不同，Ψ也不同。另外，實際的流動都存在損失，與假定的理想流體等熵定常流也有差異，為此，引進系數ξ對u'2進行修正。這樣，修正后的不可壓縮流體的體積流量表達式為： 式中，α為流量系數，它是一個與節流件形式、直徑比、取壓方式、流動雷諾數及管壁粗糙度等有關的系數，是節流裝置中最為重要的一個系數。由于流束收縮系數μ，修正系數ξ及Ψ無法測量，所以，通常流量系數α由實驗確定。
