取壓口位置的安裝

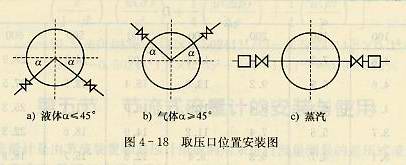

當節(jié)流裝置安裝在水平或傾斜管道上時，取壓口的位置根據(jù)不同的流體介質(zhì)有如下三種安裝方式：
1.被測流體為液體時，為了防止氣泡進入導壓管，取壓口應處于向水平線下偏45°的位置上。
2.被測流體為氣體時，為了防止液體（冷凝液）進入導氣管，取壓口應處于想水平線上偏45°的位置上，正負取壓口處于與管道對稱的位置，如圖4-18b所示，正負取壓口在同一水平面上。
3.被測流體為蒸汽時，為了保證冷凝器中冷凝頁面恒定和正負導壓管段上的冷凝液面高度一致，正負取壓口處于與管道對稱位置，如圖4-18c所示，正負取壓口在同一水平面上。
上述三種取壓口的安裝方式都是與管道對稱安裝，也允許將取壓口安裝在管道同一側，其他要求同上。
