渦輪流量計理論模型的建立
要使渦輪流量計正常工作，其儀表系數K必須為常數，也即K應不隨流量qv的變化而變化。但實際上渦輪流量計的工作特性并非如此，K與qv成一定的函數關系K=f(qv)的函數關系式稱為渦輪流量計的數學模型。為了較深入地討論渦輪流量計的工作特性，建立渦輪流量計的數學模型，有必要對作用在渦輪上的各力矩作一分析，以便定性地確定各種因素對流量計工作特性的影響。
作用在渦輪的力矩大致可分為以下幾種：流體通過渦輪時對葉片產生的推動力矩Tr（主動力矩）；渦輪軸與軸承之間的摩擦產生的機械摩擦阻力矩Trm；流體通過渦輪時對渦輪產生的流動阻力矩Trf；電磁轉換器對渦輪產生的電磁阻力矩Tre.根據牛頓運動定律可以寫出渦輪的運動方程為
J(dω/dt)=Tr-Tm-Trf-Tre
式中：
J--渦輪的轉動慣量；
ω--渦輪的旋轉角速度。
通常情況下,電磁阻力矩Tre比較小，其影響基本上可以忽略不計。在正常工作條件下，可認為管道內流體流量不隨時間變化，即渦輪以恒定的角速度ω旋轉，這樣就有：
Tre=0; dω/dt=0
從上兩式可得，渦輪在穩定工況下所受的合外力矩應為零，即
Tr-Trf-Trm=0
在這三個力矩中，機械摩擦力矩Trm對給定的流量可近似認為是常數；流體阻力矩Trf與流動狀態有關，可在分析時具體給出了關系。故在理論模型中可不給出Trm和Trf的具體關系式。所以，首先要確定的是主動力矩Tr的具體表達式。為此，要對渦輪葉片作受力分析，參見圖3-3.
假定經過導流葉的軸向來流速度為u1，流體離開渦輪葉片時的絕對速度為u2，來流與圓周方向夾角為α1，流體離開渦輪時與圓周方向夾角為α2，渦輪葉片與軸線的夾角為θ，顯然，只有在渦輪圓周方向的力才能產生轉動力矩。根據動量原理，這個軸向作用力fr應等于進入渦輪的單位質量流體在圓周方向上的動量變化。所以，該軸向作用力可表示為
fr=ρ(u1cosα1-u2cosα2)
式中：ρ、qv--分別為流體的密度和體積流量。
在式3-6中，對于給定的流量計和穩定的流動工況，ρ、qv、u1、α1均為已知值，而u2、α2的表達式，我們對渦輪葉片進出口的流體流動做速度分析如下：
1.對于渦輪葉片，盡快與出口的圓周運動速度是相同的。若設葉片進出口圓周運動線速度ur1和ur2則有：
ur1=ur2=ur
2.當流體離開渦輪葉片時，流體相對速度與圓周運動方向的夾角就等于葉片結構角θ。若設流體對于進出口渦輪葉片的相對速度為ω1和ω2，則有：ω2與圓周運動方向夾角β2與葉片結構角θ之間有以下關系：
β2=90°-θ
3.根據不可壓縮流體的連續性原理可以斷定：葉片出口絕對速度u2的軸向分量，而來流一般總是假定為軸向的，即α1=90°。也即葉片出口絕對速度u2的軸向分量應等于u1.也就是有：
u2sinα2=u1
由上分析，可以作出葉片進出口的速度三角形，如圖3-3所示。作圖具體方法如下：
1.進口速度三角形：流體絕對速度u1的大小、方向已知，葉片圓周速度u2的大小、方向已知，可以直接畫出相對速度ω1的大小與方向。
2.出口速度三角形作圖可分為以下幾步：
a.葉片圓周速度ur大小、方向已知，先畫出。
b.按葉片結構角θ畫出相對流速ω2的方向。
c.沿軸向畫一軸心線，在該軸心線上截取進口絕對流速U1大小的線段。在線段的端部做垂線，與w2線相交，所得交點即可得ω2的大小。
d.自圓周速度ur頂部做ω2的平行線與垂線相交，所得交點即可得絕對速度u2的大小與方向。
從上述速度三角形分析可得，在渦輪的圓周方向速度度化為：
u1cosα1=u1cos90°=0
u2cosα2=ur-u1cotβ2=ur-u1tanθ
對軸流式渦輪，可認為流體推動力fr是作用在葉片的平均半徑r上，所以，葉片的圓周運動速度ur也以平均半徑計算，即
ur1=ur2=ur=rω
可推導出
fr=ρqv(u1tanθ-rω)
Tr=frr=rρqv(u1tanθ-rω)

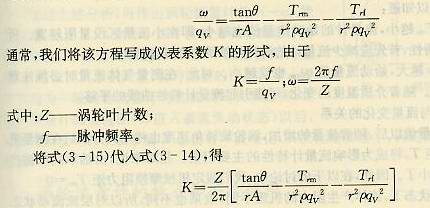

這就是我們所要得到的渦輪流量計的數學模型。雖然這是經過充分簡化后得到的結果，但可用它來定性地描述渦輪流量計的基本特性。
